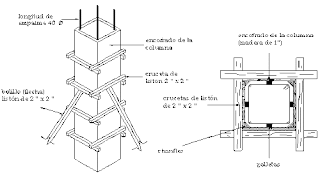

Despiece de cimbra de madera para columna de concreto armado

CIMBRA

La cimbra es un conjunto de obra falsa y moldes temporales que sirven para soportar y moldear la construcción de elementos de concreto. El molde es la parte de la cimbra que sirve para confinar y moldear el concreto fresco de acuerdo a las líneas y niveles especificando en el proyecto durante el tiempo que alcance su resistencia prefijada en la obra falsa lo cual es la parte de la cimbra que sostiene establemente los moldes en su lugar, ejemplo: cuñas, madrinas, pies derechos, arrastres, polines, barrotes, contravientos, etc

Las cimbras de madera y metal son las que tradicionalmente se usan en las obras de construcción; no obstante, actualmente se han incorporado otros tipos de materiales, como el aluminio o plástico. ›
A la madera podemos definirla como un conjunto de células, huecas, alargadas y cementadas longitudinalmente entre sí. En el árbol vivo las fibras por medio de sus paredes celulares, funcionan como sostén y como conductores de soluciones alimenticias y de desecho, ya que sus porciones huecas están interconectadas lateralmente, formando un sistema continúo a lo largo del tronco.

La cimbra común se ocupa cuando el elemento llevara alguna clase de recubrimiento, para esta se emplean tablas de unos 10 cm. de grueso, sin poner demasiado en la terminación de las juntas de las tablas.

Los moldes de madera son los más utilizados por su economía, facilidad de manejo, etc. Generalmente se emplea la madera de pino, solo en caso de que en la región se encuentre otra madera más barata, se ocupa esta. Para usar la madera, después de colocada en su lugar se le da una untadura con aceite quemado o diesel, a fin de que el concreto no se pegue a la cimbra. Además, antes de vaciar el concreto se moja la cimbra para que esta no le quite el agua necesaria para su fraguado y para que se hinche la madera, tapando las juntas entre tabla y tabla.

A causa de su estructura, la madera es un material anisotrópico, es decir, que todas sus propiedades varían de acuerdo con sus ejes estructurales, los cuales desde un punto de vista teórico forman ángulos rectos entre sí.

La madera proviene de dos grandes grupos de árboles: a) Maderas de angiospermas, latifoliadas, hojosas o de hoja caduca. Ejemplo de este grupo son: caoba, encino chicozapote, cedro rojo, etc. b) Maderas de gimnospermas o coníferas. La madera de pino, xcadra enebro, oyamel, etc. son ejemplos de este grupo.

La madera tiene diversas aplicaciones. Se acostumbra clasificar a los productos de la madera en los siguientes productos primarios: leña, madera en rollo, madera labrada, madera aserrada, tableros y productos derivados de la pasta. La madera rolliza es la que no se elabora antes de su uso y no se emplea como leña. La madera labrada es la que se obtiene dándole la forma requerida con hacha o suela. La madera aserrada es la que recibe la geometría especificada a través de un proceso mecánico o manual de aserrado. Los tableros o paneles son elementos planos obtenidos por diversos procedimientos industriales; se incluyen dentro de ésta categoría el triplay o madera contrachapada y los diversos tipos de tableros de fibras o aglomerados


Las cimbras deben proyectarse para cumplir con los siguientes requisitos:
a) Soportar y moldear el concreto en estado plástico, para obtener la forma, alineamientos y dimensiones de los elementos.
b) Resistir las acciones a las que estará sujeta durante la construcción, incluyendo las fuerzas causadas por compactación y vibrado.
c) Proporcionar el número de usos adecuados, conservando el acabado que se pretende. 40
d) Separarse del concreto sin dañarse o sin causar daño al concreto recién colado.
e) Tomar la geometría y el perfil requerido con una cantidad mínima de mano de obra posterior al colado, para lograr el acabado final especificado.
f) Reducir al mínimo sus diversos elementos y que éstos se repitan el mayor número de veces posibles, tanto en forma como en dimensiones, para que puedan tener múltiples usos.
 g) Siempre que sea posible, las formas deben ser prefabricadas, bien sea en tableros integrales, o bien, en parciales que se armen en el sitio para reducir al mínimo la mano de obra necesaria en la erección y desmantelamiento de las Formas.
h) Deben ser de dimensiones adecuadas a los medios con que se realice la erección y el desmantelamiento.
i) Cuando la erección o el desmantelamiento se haga empleando exclusivamente mano de obra, los tableros y demás elementos no deben exceder de un peso de 35 Kg por operario. Cuando se disponga de equipo de carga las formas son de un tamaño compatible con dicho equipo.

Las cimbras deben ser herméticas para evitar la fuga de la pasta o la lechada. El espesor de las paredes y la rigidez de los moldes deben ser tales que la cimbra conserve su forma y su posición durante su uso. Al mismo tiempo las formas están proyectadas para desmantelarse con facilidad para no dañar el Concreto durante su retiro.
